各種、HD映像ファイル形式の解説

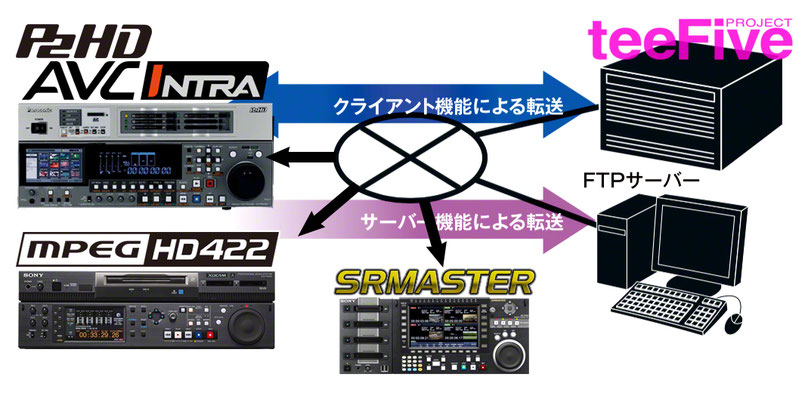

当社は「Prores4444 (XQ)」&「P2HD (AVC-Intra200) 」と、

「XDCAM MPEG-HD422 Long50」フォーマット

(社内で利用する様々なコーデックによるワークフロー)

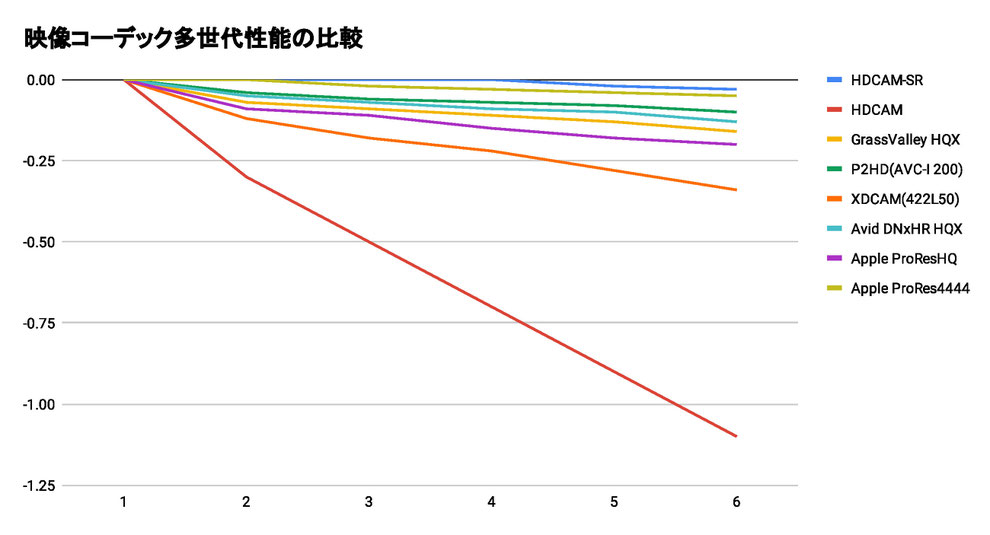

映像コーデック多世代性能の比較

 apple 4k uhd 4k変換  HDCAM HDCAM-SR XDCAM BETACAM デジベ ベーカム ベータカム シブサン umatic  Uマチック hi8 hi-8 ハイエイト ベータマックス ベータハイファイ βcam  8ミリビデオ d2 d1  1インチ vtr  デジタイズ 映像変換 テープ変換 XDCAM HDCAM HDCAM-SR Grass Valley HQX Apple final cut pro ProRes 422 dnxhd dnxhr PSNR

※上記グラフは、PSNR(Peak signal-to-noise ratio) による、自社独自の測定結果。
 ノイズが少ない(グラフが上位にある)ほど、画質が良く、エンコード・デコード耐性があるフォーマット(コーデック)

・XDCAMは、MPEG-HD422 L50 での比較(ベースバンドでは、XDSとPDWで差があるようです)上記はXDSの場合。

XDSでのトランスコード特性は、Prores422とほぼ同じでデッキの方が優れている。

・HDCAM-SRは、SRMASTERと同じ(SQモード 440Mbps)
・Avid DNxHR HQXは、12bit 4:2:2, 220Mbps
・Panasonic P2HDは、AVC-Intra200(200Mbps)

・ProResは、HQの220Mbpsで比較
・ProRes4444は、330Mbpsで比較


Sony 非圧縮HD-VTRデモ(HDD-1000)

1990年制作(撮影:1984~1990)アナログ 1-inch HD VTR含

スタジオ部分

カメラ:3管式 Sony HDC-300 数台

VTR:非圧縮 Sony HDD-1000

音声:Sony DASH

ダンス曲:EVE「Heven is the place in your heart」

当時はもちろん、現在もHD画質としては史上最高峰!

HDCAM-SRと同等を誇る。

ちなみに、NHKは1984年から紅白歌合戦をハイビジョン(HDVS)で撮影している。

※画質というのは解像度だけでは決まらないというのが、よくわかる映像。


4k uhd 4k変換  HDCAM HDCAM-SR XDCAM BETACAM デジベ ベーカム ベータカム シブサン umatic  Uマチック hi8 hi-8 ハイエイト ベータマックス ベータハイファイ βcam  8ミリビデオ d2 d1  1インチ vtr  映像変換 テープ変換 XDCAM  hdcamsr hdcam-sr srmaster  デジベ エンコード  Grass Valley HQX Apple final cut pro ProRes 422
ティーファイブプロジェクト の ファイルベース IPネットワーク概念図(ベースバンド系統は別途24回線)

NHKも送出で採用されている、Panasonic 放送用AVC Intra100シリーズ


各フォーマット比較表(主にHD)

比較項目 HDCAM-SR (SRMASTER) HDCAM XDCAM-HD
開発年(リリース年) 2003年/2011年 1997年 2008年
媒体形状 カセット(メモリー, mxf) カセット  ディスク or SxS, mxf (OP1a)
コーデック MPEG-4 SStP DCT MPEG-2 HD422
色情報 4:2:2 or 4:4:4, 10bit or 12bit 3:1:1, 8bit 4:2:2, 8bit
映像ビットレート 440Mbps or 880Mbps 140Mbps 50Mbps
解像度 1920×1080pixs 1440×1080pixs 1920×1080pixs
映像圧縮率 1/2.7 or 1/1.3 1/7 Long GOP,  1/10
音声特性 24bit, 48KHz 20bit, 48KHz 24bit, 48KHz
音声チャンネル数 12ch (16ch) 4ch 8ch
ダビング特性
ネットワーク連携(LAN) ×(〇) ×
開発メーカー Sony Sony Sony
信頼性 (PFDのみ※)
フォーマット寿命 2023年3月で終了
SRMASTERは既に販売中止
2023年3月で終了
TV局搬入は2020年度で終了
現在XDCAMがメイン

※()内は、SRMASTER

※「信頼性」の項目は、当社の使用実績による判定です

※「PFD」とは、媒体が、XDCAMプロフェッショナルディスク を指します

比較項目 DNxHD、DNxHR ProRes 422 P2HD
開発年(リリース年) 2008年 2007年 2003年
媒体形状 データ, mxf データ, mov  メモリー, mxf (OP-ATOM)
コーデック VC-3 DCT H.264 (AVC-I )
色情報 4:2:2, 10bit or 12bit 4:2:2 or 4:4:4, 10bit or 12bit 4:2:2, 10bit
映像ビットレート 220Mbpsが標準 100Mbps~550Mbps 50Mbps~200Mbps
解像度 1920×1080pixs 1920×1080pixs SD~HD (1920×1080pixs)
映像圧縮率 1/5 1/5 ~ 1/2, ロスレス 1/5
音声特性 24bit, 48KHz 24bit, 48KHz 24bit, 48KHz
音声チャンネル数 32ch 16ch 8ch
ダビング特性 ◎(4444以降)
ネットワーク連携(LAN)
開発メーカー Avid Apple Panasonic
信頼性
フォーマット寿命 HD~16Kまで規格化 SD~8Kまで規格化 社内ワークフローで使用
SD~8Kまで規格化

※映像圧縮率は、同じコーデックで比較しなければなりません。単純に圧縮比だけでの比較はできません。

※「信頼性」の項目は、当社の使用実績による判定です

比較項目 Edius GV-HQX XAVC DVCPRO-HD
開発年(リリース年) 2010年 2012年 2000年
媒体形状 データ, avi データ, mxf  カセット, mxf (OP-ATOM)
コーデック HQX MPEG-4 AVC/H.264 DCT
色情報 4:2:2, 10bit 4:2:2, 10bit  4:2:2, 8bit
映像ビットレート 300~600Mbps 100Mbps 100Mbps
解像度 1920×1080pixs 1920×1080pixs 1280×1080pixs
映像圧縮率 1/7 ~ 1/2 1/5 1/6.7
音声特性 24bit, 48KHz 24bit, 48KHz 16bit, 48KHz
音声チャンネル数 16ch 8ch 8ch
ダビング特性
ネットワーク連携(LAN)
開発メーカー Canopus / GrassValley Sony Panasonic
信頼性
フォーマット寿命 SD~8Kまで規格化 HD~4Kまで規格化 P2HDに引き継ぎ

※映像圧縮率は、同じコーデックで比較しなければなりません。単純に圧縮比だけでの比較はできません。

※「信頼性」の項目は、当社の使用実績による判定です

当社が利用する 主な コーデック フォーマット

当社の利用状況 フォーマット 目的 コーデック種別
CM・映画・PV原版など
HDCAM-SR 完成原版
(お客様保管用)
カセットテープ式
440Mbps(SQ)
880Mbps(HQ)

※2025年度で取扱い終了
CM複製搬入・番組搬入 HDCAM

番組原版・CMプリント用

(放送局など納品用)

カセットテープ式
140Mbps

※2020年度で取扱い終了

報道~テレビCM搬入用
テレビ番組搬入用
完パケファイル
XDCAM テレビ番組原版
テレビCMプリント用
(お客様保管・社内用)
(放送局など納品用)
MPEG-HD422 L50(OP-1a, MXF)
XML格納必須
※事実上、放送局標準フォーマット

NLE編集用

テレビドラマ~映画まで
中間コーデックファイル
当社入稿ファイル

Avid DNxHD, DNxHR

Avid MC 編集用
(お客様のNLE素材用)

※WOWOW納品用

DNxHD220, HR220(MXF)

NLE編集用

CM・番組制作など
中間コーデックファイル
完パケファイル
当社入稿ファイル
※原版には仕様上ふさわしくないため入稿用

Apple ProRes422 変換依頼時のみ
(お客様のNLE素材用)
MOVデータ
Prores422LT(100Mbps)
Prores422(147Mbps)
Prores422HQ(220Mbps)

NLE編集用

 CM・MV・映画制作など
ロスレス原版ファイル
当社入稿ファイル

Apple ProRes4444(XQ) 高品位完パケ用
HDCAM-SRの変わり
Y, Cb, Crと R, G, B,  A
MOVデータ
4444(330Mbps)
4444XQ(500Mbps)
MXF
報道~映画まで
NLE・完パケファイル
P2HD (AVC ULTRA)

完パケ用(局用原版)

※NHK送出・完プロ用
※TBS報道・情報番組
海外の放送局など

AVC Intra 200(OP-atom, MXF)
AVC Intra 100(OP-atom, MXF)
TBS報道は、AVC-LongG25

NHKは、送出に AVC-Intra100

報道~情報番組まで
中間コーデックファイル
当社入稿ファイル
GrassValley HQX

完パケ用(局用原版)
(お客様のNLE素材用)
※民放の報道・情報番組など

HQX-AVI(50~600Mbps)

NLE編集用

 CM・MV・映画制作など
合成前提撮影コーデック
合成用中間コーデック

ProresRAW
Blackmagic RAW
非圧縮4444-12bit
非圧縮422-10bit

中間ファイル
合成・グレーディング用
HDR
log, LUT XML 重畳前提

ProresRAW(200Mbps)

B RAW(Q0)

非圧縮12bit BGRA 444(3.5Gbps)
非圧縮10bit YUV 422(1.4Gbps)

※AVC-LongG25=XDCAM(MPEG-HD422 L50 とほぼ同等の画質)

※上記レートは、1080/29.97P の場合

※ProresRAWは、DaVinci Resolve 未対応

解説:ティーファイブプロジェクト 放送進行部
